浅谈上海鼓风机厂TLT液压调节装置

上海鼓风机厂的动调机构是引进德国TLT公司的技术，其技术特点是伺服阀阀体和阀芯不随液压缸转动，其阀体是固定不动的，通过阀芯的相对移动来切换进回油管路，从而实现液压缸的动作。与其他调节机构不同的是，TLT技术的调节过程由调阀移动和负反馈两个过程来实现调节。

液压缸结构：液压缸内的活塞由轴套及活塞轴的凸肩沿轴向定位。液压缸可以在活塞上左右移动,但活塞不能作轴向移动。为了防止液压缸左、右移动时，液压油从活塞与液压缸间隙处泄漏,活塞上装有两列带槽密封圈。当叶轮旋转时,液压缸同步旋转,活塞由于护罩和活塞轴的旋转带动与叶轮一起作旋转运动。风机在某工况下稳定工作时,活塞与液压缸无相对运动。活塞轴中心装有定位轴,当液压缸左、右移动时会带动定位轴一起移动。控制头等零件是静止不动的。风机如在某工况下稳定工作时,动叶片也在某一角度下运转。此时伺服阀将油道C和D的油孔关闭,活塞左右两侧的工作油无进油、回油,动叶片的角度固定不变。
液压缸的工作原理：
      在正常状态下，进回油管路均与液压缸切断，活塞位置固定不变。
      关闭叶片时,电动头驱动控制盘7逆时针旋转,带动滑块12向右移动。此时液压缸只随叶轮作旋转运动,定位轴1及与之相连的双面齿条8静止不动。于是大齿轮10只能以A为支点,推动与之啮合的单面小齿条13往右移动。压力油口与兰色油道相通,红色油道与回油口接通,压力油从兰色油道不断进入活塞3右侧的液压油缸内,使液压油缸不断向右移动。活塞左侧液压油缸内的工作油从红色油道通过回油孔返回油箱。液压油缸与叶轮上的每个动叶片的调节杆相连,当液压油缸向右移动时,动叶片的角度减小。
      （反馈过程）当液压缸向右移动时,定位轴被带动同时向右移动。但由于滑块不动,所以齿轮以B为支点,单面齿条向左移动。这样又使伺服阀将油道兰色与红色油道的油孔关闭,液压油缸随之处在新的平衡位置不再移动。而动叶片亦在关小的状态下工作,这就是反馈过程。在反馈时齿轮带动指示轴旋转,将动叶片关小的角度显示出来。
       增大动叶角度时.电动头带动控制轴顺时针旋转,带动滑块向左移动.此时,由于液压缸只随叶轮做旋转运动,所以定位轴及齿套静止不动.齿轮只能以A为支点,推动与之啮合的单面齿条向左移动,使压力油口与红色油口接通,兰色油口与回油口相连.压力油从红色油道不断进入活塞左侧的液压缸内,液压缸不断向左移动.同时活塞右侧液压缸内的工作油从兰色油道通过回油孔返回油箱,液压缸向左移动,动叶片的角度增大.
     （反馈过程）当液压缸向左移动时,定位轴也同时向左移动.齿轮以B为支点,齿条向右移动,于是伺服阀又将油道C和D的油孔关闭,动叶片又在新的角度下稳定工作.

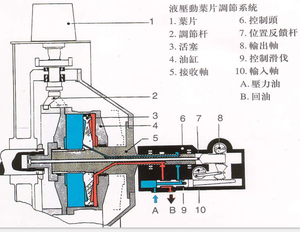

调节原理图：
TLT液压伺服系统有以下特点：
1﹑液压伺服系统是一个跟踪系统.液压缸的位置(输出)完全跟踪伺服阀口的位置(输入)而运动.
2﹑液压伺服系统是一个力放大系统.推动伺服阀所需要的力很小,只需要几个N,但液压缸克服阻力,完成推动叶片转动的力则很大,可以达到25巴.推动液压缸的能量由液压泵提供.
3﹑液压伺服系统是一个反馈系统.电动头旋转运动最终变成了齿条的直线运动,使伺服阀油口的缝隙发生变化,液压缸移动.而液压缸运动的结果又使油口缝隙保持原来的比例关系.使液压缸停止运动,这种作用称做负反馈.因为反馈是由于缸体和阀体的刚性连接而完成的,所以这种反馈又称为刚性负反馈.负反馈的结果总是输入信号变小以至消除.如果没有这个负反馈,液压缸是无法工作的.
